投棄式溫鹽深剖面測量儀（XCTD）作為快速獲取海洋溫度、電導率剖面的首選設備，具有使用方便、成本低廉和可以走航測量的優點，已成為全球海洋溫度剖面數據庫的重要組成部分，被廣泛用于海洋邊界流、海洋熱含量、氣候變化和經向熱輸送研究中。

我國XCTD的研發始于國家863高技術研究發展計劃的支持，并在船用XCTD剖面測量儀的研制方面取得了顯著進展。海卓同創在此研究成果的基礎上經過全面的工程化改造、測試、試產和迭代升級，形成了穩定的XCTD產品，并完成多航測的測試和驗證。

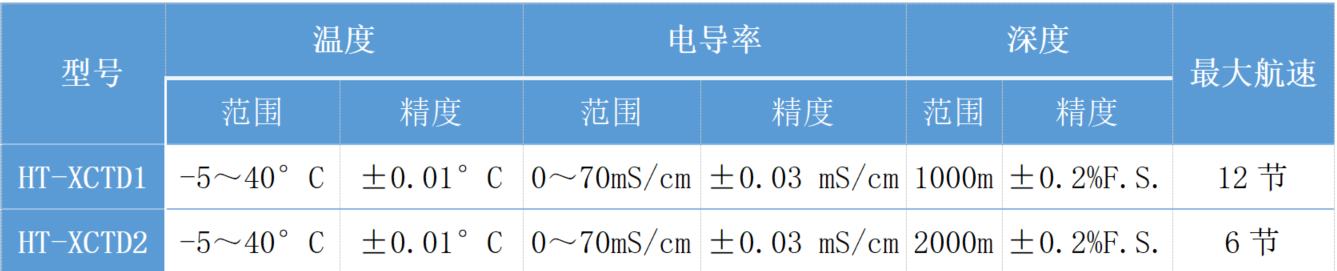

海卓同創致力于開展全國產化的投棄式溫鹽深儀（HT-XCTD）的研發，全面升級后的產品性能參數對標國外優秀產品，可以在最高12節航速走航時完成1000米水深CTD數據的實時測量：

投棄式溫鹽深儀測量系統由探頭、便攜式甲板單元組成。將探頭發射入水，探頭在下落過程中不斷測量海水溫度、電導率、深度，測量數據通過細銅線傳輸?shù)郊装鍐卧?，?jīng)數據處理軟件處理后實時顯示海水溫度、鹽度剖面。

投棄式溫鹽深儀（HT-XCTD）產品組成

便攜式甲板單元將甲板單元與工控機、電池、GNSS集成一體，根據探頭的功能指標繼續保留原甲板單元的所有功能，并另外預留遙控發射槍自動發射模塊。使用時只需要在測量軟件中選擇探頭類型，選擇“開始測量”，按照軟件的提示進行安裝探頭、投放探頭動作。

為了確保數據質量，依據行業標準HY/T 0370.1-2023《海洋環境數據處理與質量控制規范第1部分:海洋水文》對數據進行預處理和糾正，以消除錯誤、噪聲和異常值等問題。

數據質控處理功能主要包括：剔除壞值、校正壓強零點、對逆壓數據進行處理、各傳感器之間的延時滯后處理、氣候特性檢驗等。

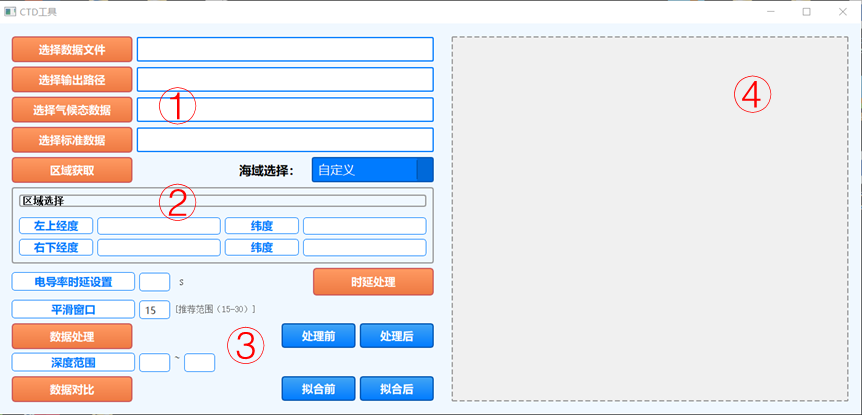

主界面如下圖所示，包括①數據文件選擇區②區域選擇區③數據處理區以及④顯示區。

界面功能區

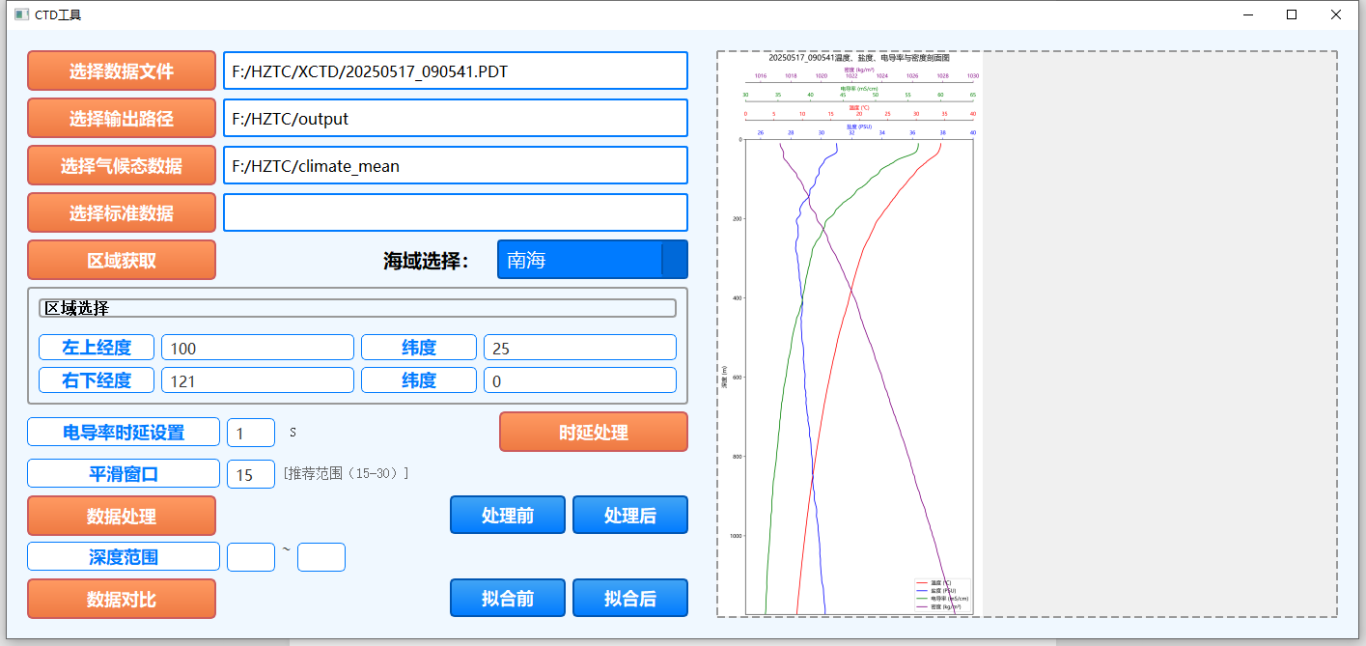

數據處理完后，會彈窗提示，點擊“ok”后，右側顯示平滑后的剖面圖，點擊“處理前”和“處理后”按鈕，可進行結果切換。

數據平滑處理結果顯示

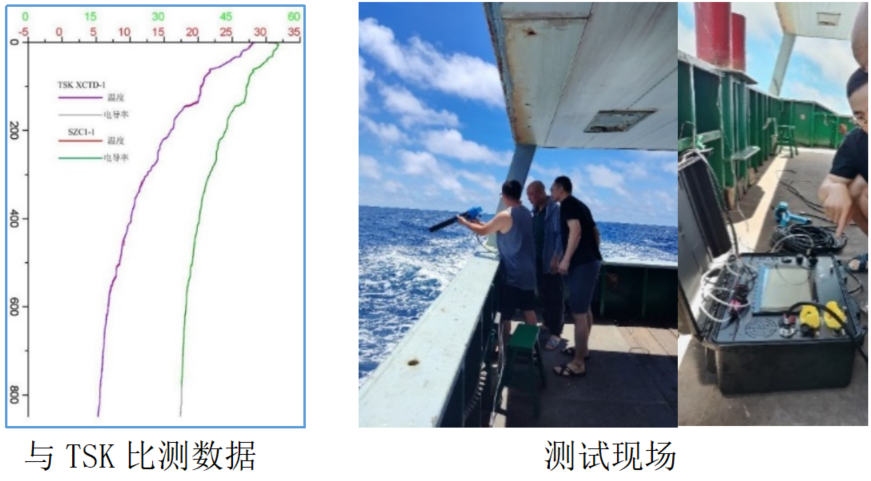

為了確定國產XCTD測量數據的準確性，公司進行了大量的海試及第三方比測，獲取的海上比測試驗數據與進口TSK產品的數據曲線趨勢一致，線形基本吻合，具備國產替代的條件。

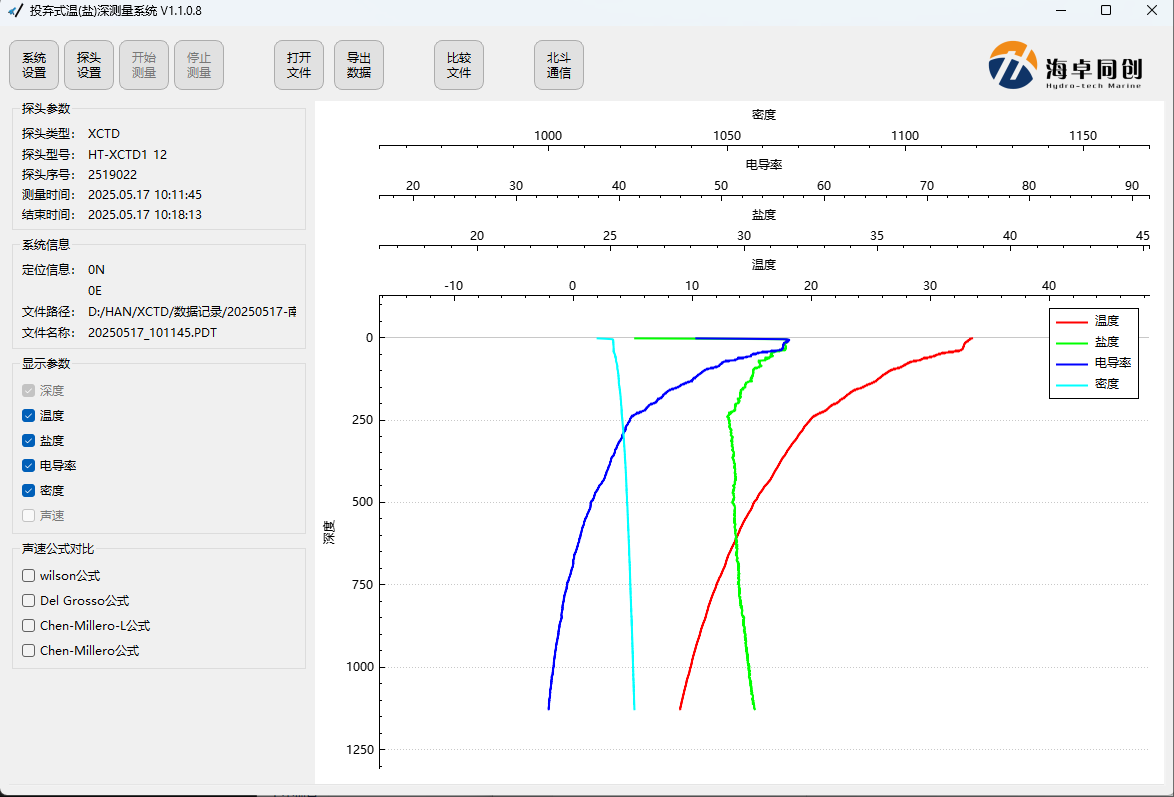

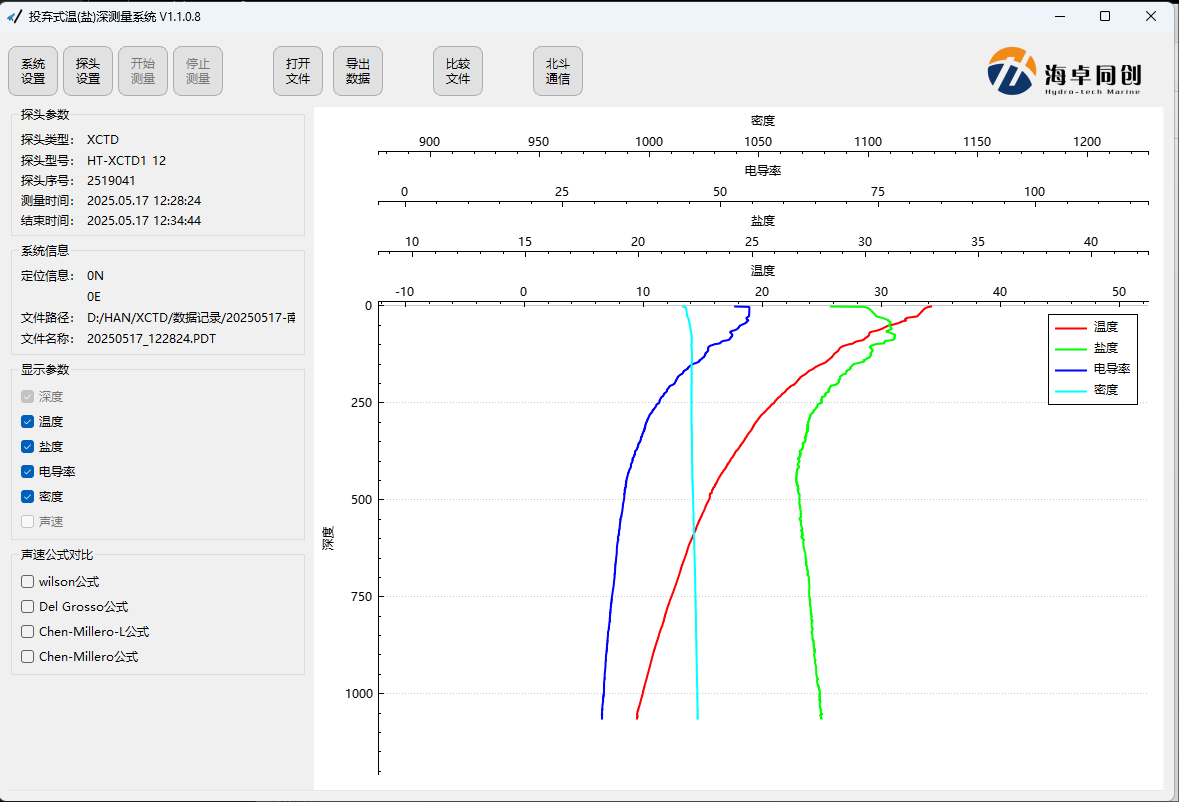

近期海卓同創在南海海域進行了XCTD的投放及數據采集試驗，投放XCTD探頭多枚。整體性能主要包括投棄式儀器測量系統的環境適應性能、投放成功率、測量系統軟件性能以及甲板單元工作性能。其中全部探頭測量深度均大于1000m，溫度、電導率、鹽度、密度數據范圍及趨勢符合當?shù)販y試海域剖面數據及趨勢，投放成功率100%。部分試驗結果如下圖。

海卓同創建立了投棄式產品的研發、生產、測試、標定的完善基礎設備，并持續推出符合市場需求的各類投棄式產品，歡迎業內同仁開展各方面的合作與產品試用。
